渦輪增壓器系統的工作原理
發布日期:2017-05-08 00:00 來源:http://zjnlw.com 點擊:
我們希望用以下簡單的步驟讓你明白渦輪增壓的工作順序,從而便能清楚了解渦輪增壓器系統的工作原理。原理圖如下:
一,發動機排出的廢氣,推動渦輪排氣端的渦輪葉輪(Turbine Wheel)②,并使之旋轉。由此便能帶動與之相連的另一側的壓氣機葉輪(Turbine Wheel) ③也同時轉動。
二,壓氣機葉輪把空氣從進風口強制吸進,并經葉片的旋轉壓縮后,再進入管徑越來越小的壓縮通道作二次壓縮,這些經壓縮的空氣被注入汽缸內燃燒。
三,有的發動機設有中冷器,以此降低被壓縮空氣的溫度、提高密度,防止發動機產生爆震。
四,被壓縮(并被冷卻后)的空氣經進氣管進入汽缸,參與燃燒做功。
五,燃燒后的廢氣從排氣管排出,進入渦輪,再重復以上(一)的動作。

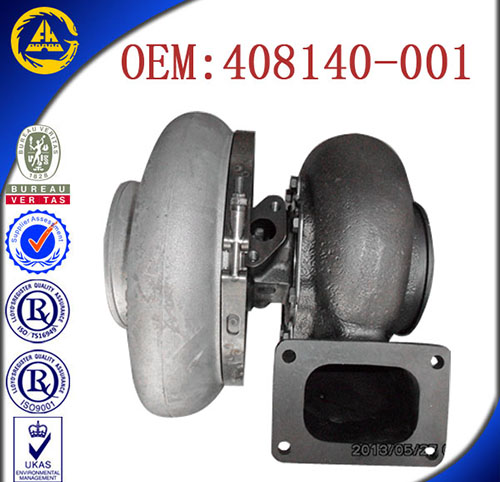

渦輪增壓器看起來只是簡單的一根金屬管,但實際上它是一個肩負120000-160000rpm 轉動及超高溫的精密零件。其精細的加工工差、精深的材料運用和處理正是所有渦輪廠最為核心的技術。傳統的渦輪軸使用波司軸承(Bushing Bearing)結構。它確實只是一根金屬管,其完全倚仗高壓進入軸承室的機油實現承托散熱,因此才能高速地轉動。
